模具图面常见符号的含义：

M,MC ―― 铣

SP ―――― 基准点

H ―――  热处理

TYP ―――― 典型尺寸

ELE ――  镀铬

RP ――――  圆弧点

DYE ――  染黑

CEN,CL ―― 中心线

G ―――  磨

TAN ―――― 切点

PG ――― 光学曲线磨

THR ―――― 穿孔

JG ――― 坐标磨

BOTT ―――  底面

W/C,W ――线割

TOP ―――― 顶面

E,EDM―― 放电

SYM ―――― 对称

L ―――― 车

T ――――― 厚度

INT ――― 交点

CB ――――  沉孔

C ―――― 倒角

CLEAR ――― 间隙

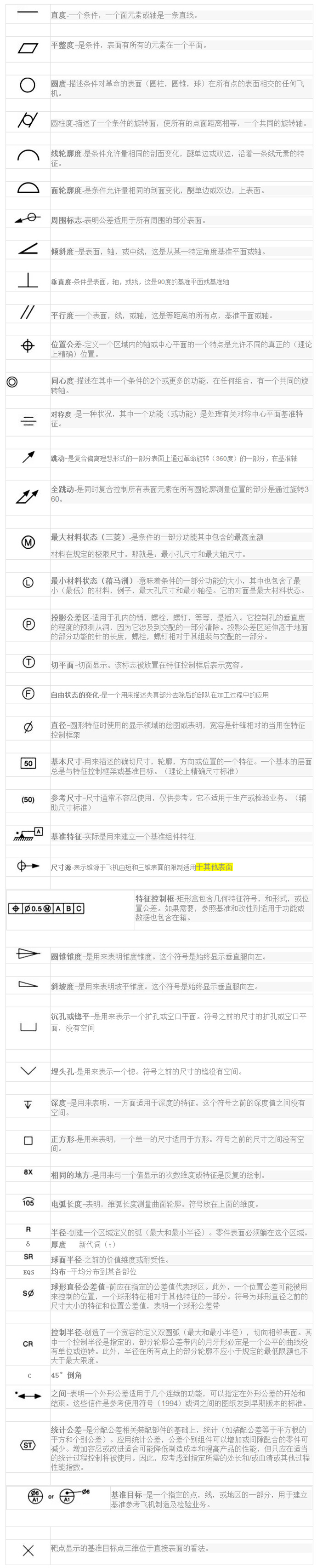

机械制图中常见的符号及意义：
