模具零件的回火是受扩散控制的，组织转变不仅取决于温度，也取决于时间。

一般的热处理师傅都是优先保证温度的稳定性，哪怕时间长点也能接受，毕竟保证质量才是第一要务。但是并不是说时间就是不可缩短的，现在研究的数据表明，压铸模具热处理所用的时间在一定条件下是可以缩短的

所有的回火转变都可以在一定温度范围内发生，在该范围内，较低温度长时间与较高温度短时间发生的组织转变可能有相同的效果。

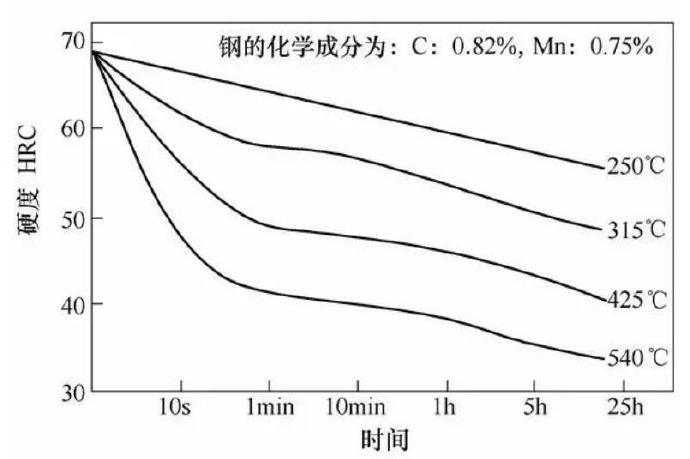

无论是低温、中温、高温回火，硬度的变化都是在极短时间内完成的，时间越长变化越缓慢，高温快速回火正是根据这一现象提出的。

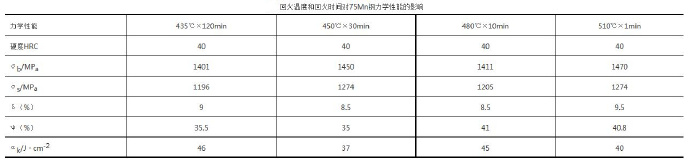

提高回火温度，缩短保温时间，不但可以得到相同的硬度，而且力学性能相差无几。采用适当提高回火温度、缩短保温时间 的快速回火方法，可以在保证产品质量的前提下，达到可观的节能效果。例如45钢的轴，要求调质硬度25～30HRC，将回火温度度提高20℃，可使保温时间减少约60%，其表面硬度和截面金相组织均与常规回火相同，但节电20%～25%。
