锌合金压铸件为提高防护装饰目的，一般都进行铬酸盐彩色钝化处理。可以直接处理，也可以在镀锌后进行处理。直接彩色钝化处理获得的彩色膜不鲜艳，且处理过程中比较难以掌握，受操作因素和预处理因素影响，质量不能稳定 。同时需大量消耗污染环境的铬酸盐 。

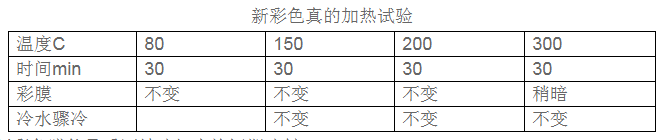

深圳誉格介绍一种锌合金压铸件彩色处理新工艺，所使用的处理溶液不含 Cr6+，不对环境和人体产生污染 。处理后的彩色膜与基体结台力牢固，远优于常规的铬酸盐彩色钝化膜 。膜一旦形成 ，用手指擦不掉。新的彩色膜还具有良好的防护性能和热稳定性 (见下表)，可以有效地保护在较高温度下使用的压铸件不被腐蚀。

新彩色膜能承受酒精喷灯火焰短期喷射。

新彩色膜形成的锌压件表面光滑美丽

1彩色膜处理的溶液与誉格工作条件

两种金属盐                       5～ 50 g／L

络合剂                           10～ 30 g／L

H3BO3                           5～ 20 g／L

活性剂                           1～5 ppm

pH                               3.5~6.5

温度C                            5~35

D K(A／dm 2)                      0.1~0.25

时间min                          2~15

络合剂可以是EDTA、乳酸、柠檬酸盐等

pH值是该溶液控制的中心，当溶液 pH 值大于6.5时，很难成膜 ，pH 值小于 3，获得结合不牢固的膜。事实上该溶液 pH十分稳定。

2 彩色膜的工艺过程 ，(ZZn4—1)

除油→活化 (HF 20～30 ml) →二次活化 (NaCN 30~50 g／L)NaOH 5～10 g／L→彩膜

彩色处理溶液 ，对油污与氧化物十分敏感这几乎与电镀予处理对电镀的影响一样 ，造成无油污和基体晶体完垒暴露的表面是获得优质彩色膜的必要条件，成膜过程往往首先选择上述 净化的表面进行延长成膜时间，深圳誉格还可以得到褐色和黑色的表面膜 ，膜同样光滑坚硬 ，其防护性能进一步提高，由于膜的热稳定性相当好 ，摩托车、汽车里的锌合金部件处理以后 ，将大大增长使用寿命。汽化器活塞浮子进行彩色膜处理，可以提高灵敏度和寿命。
